○ ダイソー　ボイスコントロールライト

ダイソーで音声認識ライトが発売されています。
分解してみた所、WANSON VB6816D　というマイコンで音声認識している物でした。


この音声認識ライトでは、12番ピンに動作ログがシリアルで出力されているようで、読み出してみたいと思います。

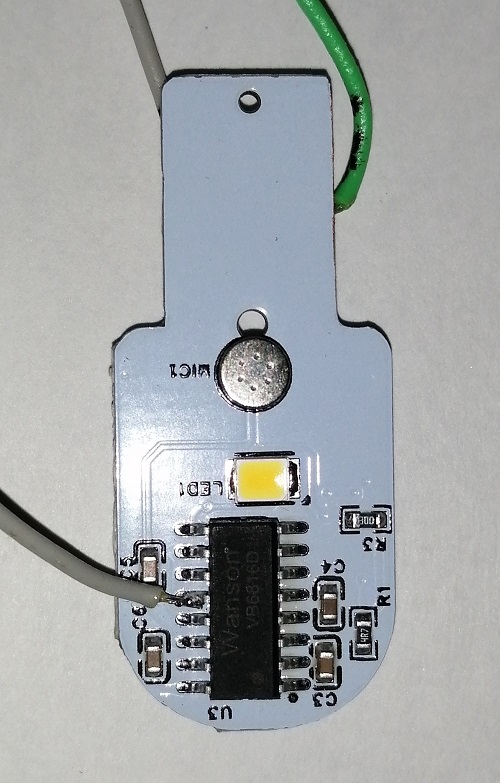

まずは１２番ピンに配線を取り付けます。

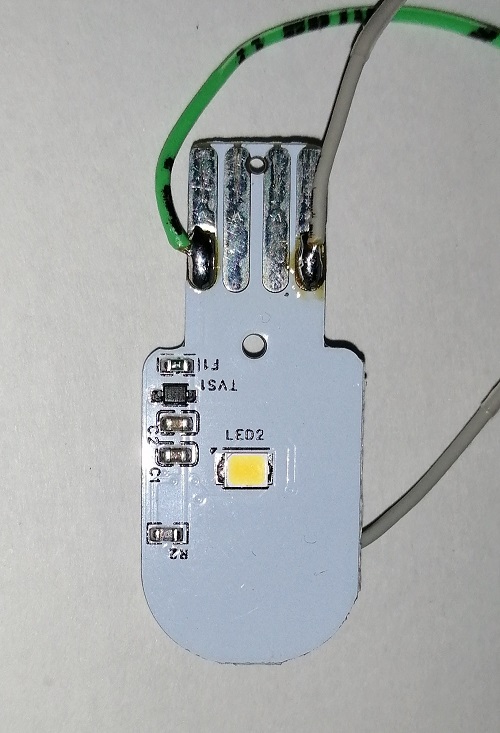

次に動作用電源として＋側は緑色のコード、−側は灰色のコードを取り付けました。


USBをシリアルに変換するモジュールに接続します。

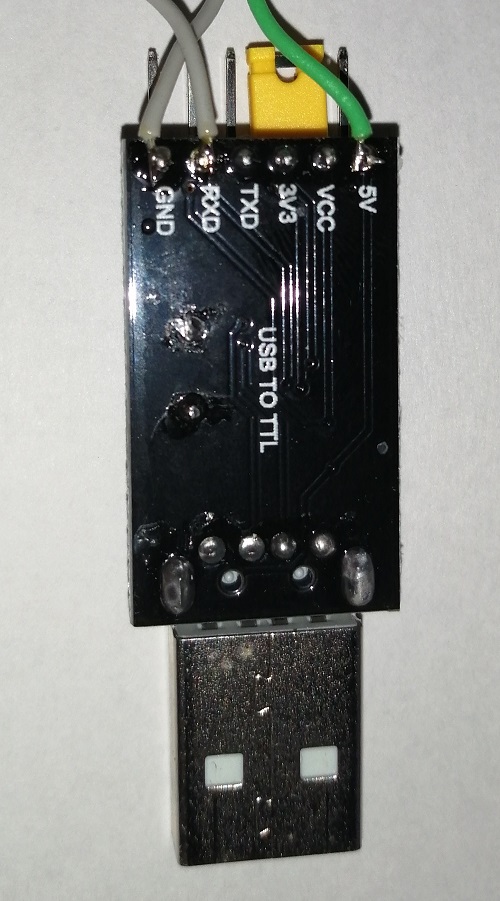

＋を５V、−をGND、１２番ピンの線をRXDに接続します。

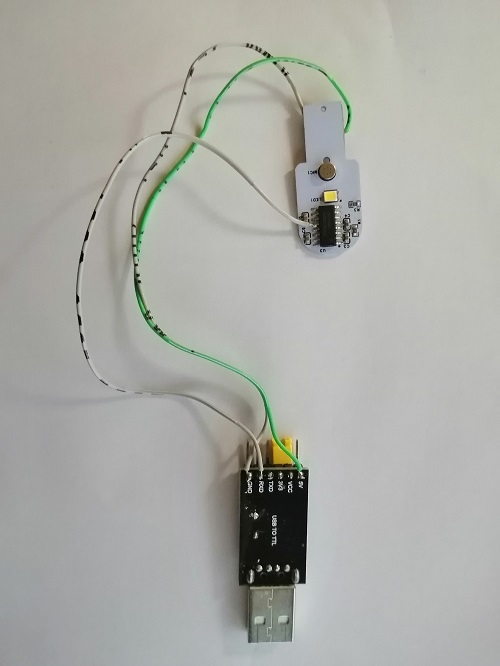

全体を接続しました。


USBをシリアルに変換するモジュールをパソコンに取り付けてシリアル通信ソフトで読み出してみます。

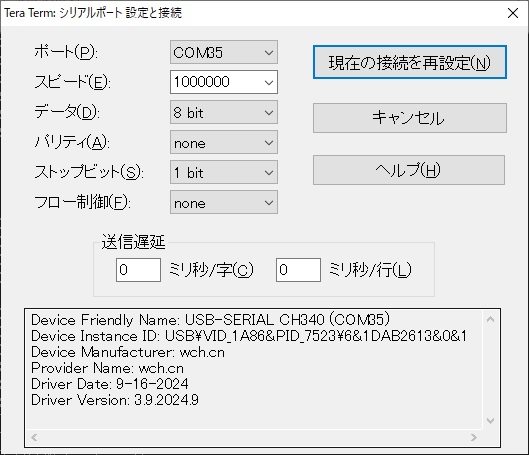

ソフトはなんでも良いですが、通信速度は1000000bpsに設定します。

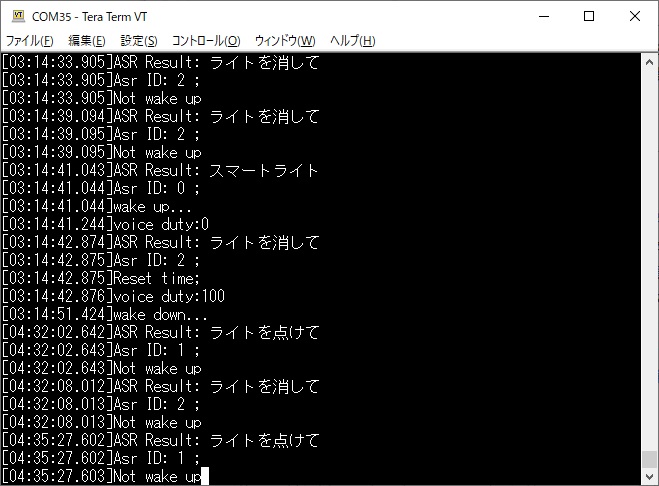

無事に動作ログを読み出す事ができました。
